Predgovor
Razvoj moderne tehnologije postavio je veće zahtjeve za preciznost instrumenata, kao što su laseri i medicinska oprema, čije osnovne komponente često zahtijevaju upotrebu termoelektričnih hladnjaka (TEC) za postizanje precizne kontrole temperature.
Međutim, što je tačnost veća, to je više koncentrisano stvaranje toplote i veća je gustina toplotnog fluksa. Tradicionalna metoda jednostruke disipacije topline (hlađenje čistim zrakom ili hlađenje čistom vodom) više nije u stanju da se nosi sa izazovom toplote visokog{1}}intenziteta koji stvaraju TEC.
Stoga je Awind inovativno predložio kompozitno rješenje za disipaciju topline „vodeno hlađenje+zračno hlađenje“. Ovaj dizajn ne samo da osigurava efikasno i brzo odvođenje toplote, već i efikasno štedi unutrašnji prostor opreme kroz kompaktni strukturalni raspored.
Princip rada i izazovi disipacije toplote TEC-a
TEC, poznat kao Peltier hladnjak, koji je čvrst-uređaj za konverziju energije zasnovan na Peltierovom efektu.
Princip rada je da kada jednosmjerna struja prođe kroz električni par sastavljen od poluvodičkih materijala P-tipa i N-tipa u seriji, toplina se "pumpa" s jednog kraja uređaja na drugi, čime se postiže efekat hlađenja s jedne strane i zagrijavanja s druge strane. Promjenom smjera struje može se precizno kontrolirati način hlađenja ili grijanja.
TEC ima prednosti kompaktne strukture, nema pokretnih dijelova i precizne kontrole temperature. Međutim, treba napomenuti da je njegova energetska efikasnost obično niža od tradicionalnog kompresorskog hlađenja, a velika količina otpadne topline se stvara na vrućoj površini tokom rada. Ukupno toplotno opterećenje na njegovoj grejnoj površini je: kapacitet hlađenja + vlastita ulazna električna snaga TEC-a. To znači da ako se toplota ne može pravovremeno raspršiti, TEC će doživjeti nagli pad učinkovitosti ili čak trajno oštećenje zbog pregrijavanja. Stoga je efikasan sistem odvođenja toplote ključ njegovog stabilnog rada.
Awind Composite Heat Dissipation Solution Detaljno objašnjenje
Naše rješenje koristi više-slojnu strukturu za sinergijski rukovanje toplotnim tokom-visoke gustine koji generiše TEC.
TEC niz i obrada interfejsa
Četiri TEC-a su povezana u seriju da formiraju niz, kako bi se poboljšala ukupna snaga hlađenja.
Upotreba toplotno provodljive silikonske masti visokih{0}}performansi za popunjavanje mikro praznina između TEC-a i kontaktnih površina hladnog i toplog kraja značajno smanjuje međufaznu termičku otpornost.
Ključni detalji: Elastični tampon jastučići su instalirani oko TEC niza, koji mogu apsorbirati naprezanje pri montaži, spriječiti lomljenje krhkih keramičkih komada uslijed kompresije i poboljšati cjelokupno zaptivanje i mehaničku stabilnost modula.
Aktivna ploča za hlađenje vodom (glavni kanal za disipaciju topline)
Integrisana{0}}vodom hlađena ploča napravljena postupkom vakuumskog lemljenja direktno je povezana sa TEC vrućom površinom.
Unutrašnji dizajn vode{0}}hlađene ploče ima optimizirane kanale protoka, u potpunosti koristeći karakteristike visokog specifičnog toplotnog kapaciteta vode za kontinuirano i efikasno uklanjanje glavne topline sa TEC vruće površine.
Pomoćno hlađenje{0}}hlađenjem (pomoćno hlađenje i poboljšanje)

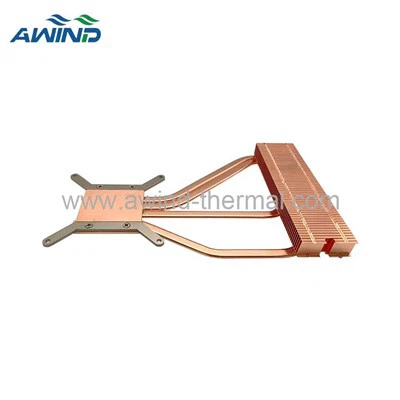

Strana TEC modula je u bliskom kontaktu sa aluminijumskom podlogom u koju su ugrađene toplotne cevi.
Toplota se uvodi u toplotnu cijev kroz aluminijsku podlogu i brzo se usmjerava na rebra za rasipanje topline velike gustine-lopate u daljini kako bi se povećala površina rasipanje topline.
Instaliranje aksijalnog ventilatora iznad rebara za rasipanje toplote uvelike poboljšava efikasnost odvođenja toplote sa strane vazduha putem prisilne konvekcije.
Ovaj sistem sa zračnim{0}}hlađenjem ne služi samo kao pomoćni kanal za disipaciju topline, povećavajući gornju granicu disipacije topline sistema, već služi i kao sigurnosna redundantna rezerva za sistem vodenog hlađenja, pružajući osnovnu zaštitu od rasipanje topline u slučaju neočekivanog kvara sistema, osiguravajući sigurnost opreme.
Osnovne prednosti plana
Koegzistencija precizne kontrole temperature i mogućnosti obrade visokog toplotnog fluksa: vodeno hlađenje je glavni fokus, a hlađenje vazduhom je pomoćno, što može da se nosi sa izazovom velike gustine toplotnog fluksa po kvadratnom centimetru na nivou kilovata.
Redundantnost sistema i visoka pouzdanost: Vazdušno i vodeno hlađenje služe kao rezervne kopije jedna drugoj, značajno poboljšavajući-dugoročnu operativnu pouzdanost i sigurnost sistema.
Kompaktna struktura i fleksibilan raspored: Korištenjem toplotnih cijevi za postizanje "prijenosa topline", rebra za rasipanje topline i ventilatori mogu se postaviti na prostranije lokacije kako bi se zadovoljile potrebe integracije različitih kompaktnih uređaja.
Tipična područja primjene
Ovo rješenje je posebno pogodno za polja koja imaju stroge zahtjeve za stabilnost i preciznost odvođenja topline:
* Laseri velike snage: kao što je hlađenje šupljina za laserske diode i lasere sa vlaknima.
* Medicinska oprema i oprema za nauku o životu: brzi temperaturni ciklusi reakcionih modula kao što su PCR mašine i analizatori krvi.
* Vojna i vazduhoplovna elektronika: Termičko upravljanje vazdušnom i raketnom elektronskom opremom u ekstremnim okruženjima.
* Ispitivanje poluprovodnika: precizna kontrola temperature na stalku za testiranje čipa.
* Vrhunska optoelektronska i komunikaciona oprema: Osigurajte stabilne performanse osnovnih komponenti kao što su optički moduli i detektori.
sažetak
TEC kompozitno rješenje za rasipanje topline koje je lansirao Awind sistematski rješava problem pregrijavanja u TEC aplikacijama velike-konstrukcije kroz trostruki dizajn "optimiziranog termičkog interfejsa, dominacije aktivnog vodenog hlađenja i redundantnog poboljšanja hlađenja zrakom". Ovo rješenje ne samo da postiže vrhunske performanse iznad tradicionalnih pojedinačnih metoda odvođenja topline, već također pruža stabilnu i trajnu garanciju kontrole temperature za različite precizne instrumente i opremu s modularnim i visoko pouzdanim konceptima dizajna. To je idealan izbor za rasipanje topline za promoviranje visoko{3}}precizne tehnološke opreme za kretanje ka višim nivoima performansi.
