Large Heat Sink Assembly

Rješenja za montažu velikog hladnjaka i rashladnog tijela: veliki ekstrudirani aluminijum + pločasti dizajn za hlađenje velike snage-

Za-elektroniku velike snage, industrijske kontrolne sisteme i energetsku opremu, jednodijelni-hladnjak često ne može pružiti dovoljne termalne performanse. Ovdje je aveliki sklop hladnjakapostaje bitno.

Naš prilagođeni{0}}dizajnsklopovi hladnjaka, kombinovanjeekstrudirani aluminijumski hladnjacisaprecizne-aluminijske ploče, daju izvanredno rasipanje topline, strukturnu stabilnost i estetski čist izgled.

Šta je sklop hladnjaka?

A sklop hladnjakaodnosi se na rashladnu strukturu napravljenu integracijom više komponenti-obično hladnjaka od alu ekstrudiranog rebra i ravne aluminijske ploče.
Ova struktura omogućava da se toplota apsorbuje iz ploče i efikasno prenese u rebrasti deo, koji zatim raspršuje toplotu u okolni vazduh.

Naši sklopovi mogu biti proizvedeni uvelike veličine, uključujući:

* Dužina: do 1,5 metara

* Širina: oko 35 mm

* Debljina i visina peraja se mogu prilagoditi

Ovo čini rješenje pogodnim za dugačke linearne izvore topline ili opremu koja zahtijeva proširenu pokrivenost.

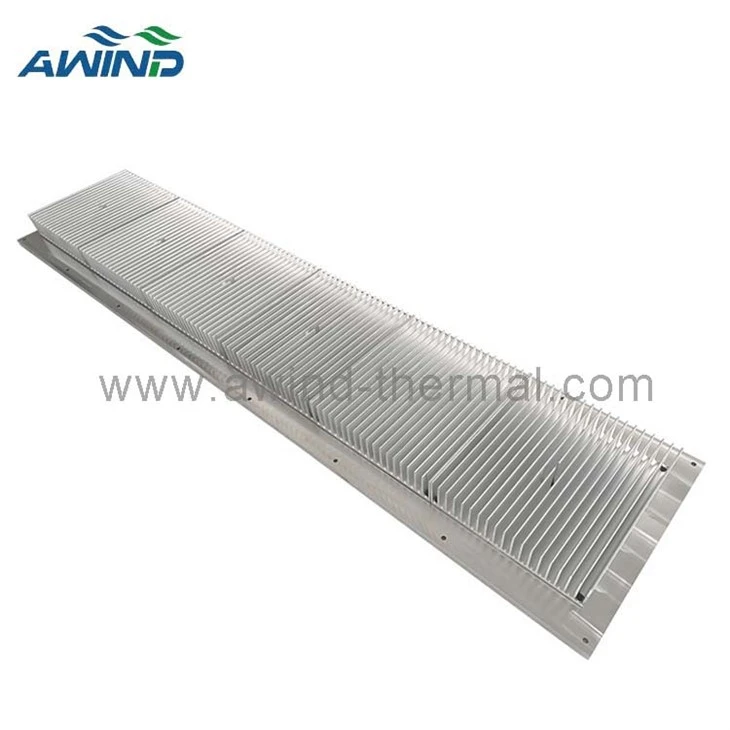

Aluminum heat sink plate

Kako radi sklop velikog hladnjaka

Dizajn koristi kombinaciju:

Alu ekstrudirana peraja- pruža veliku površinu

Aluminijska osnovna ploča- direktno kontaktira izvor topline

Proces montaže

Mi pre-mašineprecizne rupe za montažui na aluminijskoj ploči i na ekstrudiranom hladnjaku.

Dva dela suporavnati i pričvršćeni zajedno vijcima.

Ovo stvaračvrst površinski kontakt, minimizirajući termičku otpornost.

Kada izvor toplote dođe u kontakt sa aluminijumskom pločom, toplota se brzo prenosi kroz ploču u ekstrudirana rebra.

Rebra uvelike povećavaju površinu, omogućavajući efikasno konvekcijsko hlađenje.

Ova struktura osigurava i stabilnost i odlične toplinske performanse.

Zašto koristiti aluminijsku ekstruziju + aluminijsku ploču?

1. Odlična toplinska provodljivost

Aluminijum je lagan, ali nudi vrlo dobru toplotnu provodljivost. Kada ploča apsorbira toplinu iz opreme, ona efikasno širi toplinu na ekstrudirana rebra.

2. Povećana površina

Ekstrudirana rebra pružaju više kanala protoka zraka, koji pomažu da se toplina brže rasipa prirodnom konvekcijom ili prisilnim{0}}hlađenjem zraka.

3. Jaka mehanička struktura

Korištenje vijaka za zaključavanje ploče i hladnjaka zajedno:

Osigurava čvrst kontakt

Smanjuje termičku otpornost

Poboljšava izdržljivost i{0}}dugoročnu stabilnost

4. Fleksibilne opcije veličine

Velike strukture (npr1,5 m dužine) ne može se napraviti od jednog komada koristeći čistu ekstruziju.
Stoga je kombiniranje dijelova kroz montažu idealno i isplativo-rješenje.

Visok-izgled i čist dizajn

Jedna ključna prednost naših sklopova hladnjaka jeodlična završna obrada i profesionalni izgled.
Zahvaljujući visoko-preciznom ekstruziji, CNC mašinskoj obradi, uklanjanju ivica i kontrolisanoj montaži, finalni proizvod je: gladak, ujednačen, vizuelno privlačan, pogodan za izložena instalacijska okruženja gde je estetika važna. To čini hladnjak ne samo funkcionalnim već i atraktivnim.
