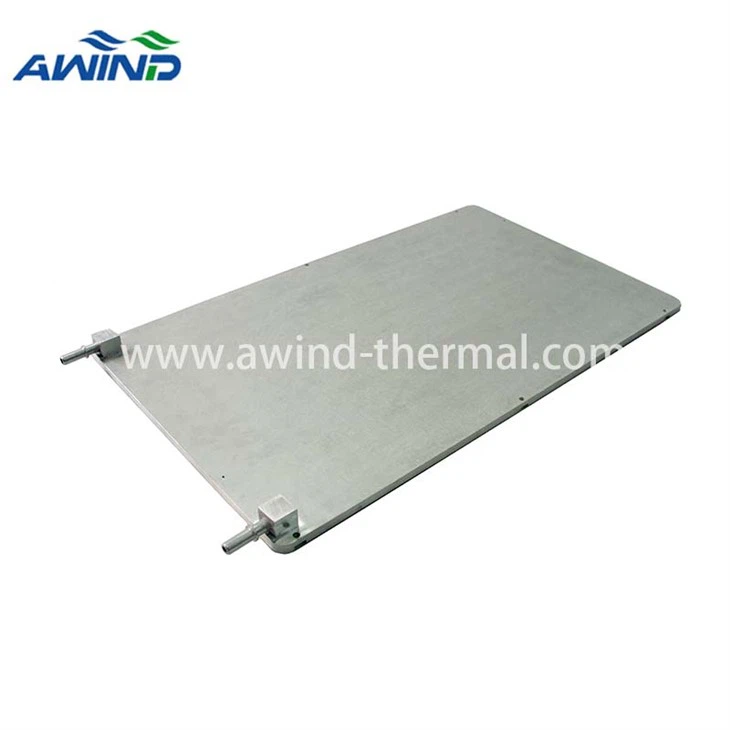

Tečna hladna ploča, je komponenta koja razmjenjuje toplinu kroz protok rashladne tekućine;
Princip je da se obradi jedan ili više kanala protoka na metalnoj ploči, instaliraju elektronske komponente na površinu ploče (prevučene medijem za provodljivost toplote u sredini), a rashladna tečnost ulazi sa ulaza ploče i izlazi iz ploče. izlaz, čime se oduzima toplina komponenti. Uobičajeni procesi za vodeno hlađene protočne kanale ploča uključuju zavarivanje trenjem, vakuumsko lemljenje, ukopane bakrene cijevi, bušenje itd.
Pločasti izmjenjivači topline s vodenim hlađenjem donose značajne efekte hlađenja proizvodima koji zahtijevaju hlađenje, a veliki proizvođači ih jako vole. Oni nastavljaju da povećavaju svoje istraživačke i razvojne napore kako bi poboljšali performanse.
Međutim, postoji i bitan problem sa rashladnim pločama za hlađenje vodom, a to je kako održati njihovo zaptivanje, jer ako dođe do curenja rashladne tečnosti, može doći do oštećenja proizvoda, što će dovesti do ekonomskih gubitaka, pa čak i do velikih nesreća.
Stoga je jačanje inspekcije gotovog proizvoda rashladnih ploča s tekućim dušikom i osiguranje njihovog kvaliteta postao glavni prioritet za velike proizvođače.
Konvencionalno ispitivanje kvaliteta rashladne ploče sa tečnim azotom uključuje ispitivanje nepropusnosti vazduha i ispitivanje eksplozije. Test hermetičnosti se generalno deli na test helijuma ili test vode, što su dve metode koje su pogodne za otkrivanje nepropusnosti vodeno hlađenih ploča; Nedostatak je što se potencijalni skriveni nedostaci ne mogu otkriti.
Eksplozivno ispitivanje se odnosi na uzimanje uzoraka i provođenje eksplozivnog ispitivanja u gotovim proizvodima kako bi se izmjerilo da li postoje nedostaci kao što su lemni spojevi, prekomjerno lemljenje ili penetracija; Nedostatak je što nije moguće testirati sve proizvode.
Konvencionalne metode ispitivanja kvaliteta imaju određena ograničenja. Kako možemo povoljno i brzo provesti ispitivanje kvaliteta na tekućim hladnim pločama? Awind je obezbedio rešenje za automatizaciju detekcije uronjenja u vodu sa faznim nizom za pločasti razmenjivač toplote za tečno hlađenje, doprinoseći kontroli kvaliteta pločastog izmenjivača toplote za tečno hlađenje.
Vodeno hlađeni sistem za automatizaciju faznog niza uronjene vode
Sistem za automatizaciju vodenog potapanja vodenih ploča s faznim nizom ploča je pogodan za visoko preciznu slikovnu detekciju kvaliteta zavarivanja vodeno hlađenih ploča. Sistem usvaja poseban prilagođeni proces, sa preciznošću detekcije do φ 0.2mm, što je najbolje rješenje za vrhunske potrebe testiranja uranjanja u vodu.
Efekat detekcije
Funkcionalne karakteristike
1. Način detekcije
Ovaj sistem usvaja visokoprecizne automatske X, Y i Z module sa tri ose, koji mogu postići potpuno automatsko dvodimenzionalno skeniranje mreže u ravni XY ili ručno otkrivanje, a osa skeniranja i osa koraka mogu se prilagoditi, uz automatsko prebacivanje režima. Automatska A/B osa i ručna A1/B1 osa podešavanja se koriste za fino podešavanje ugla sonde kako bi se postigao najbolji efekat detekcije.
2. Tehnički parametri
(1) Modul sportski itinerer (prilagodljiv po potrebi):
Efektivni hod X ose 800 mm
Efektivni hod Y osi 600 mm
Efektivni hod Z-ose 400 mm
(2) Ponavljajuća tačnost pozicioniranja:
Ponovljena tačnost pozicioniranja X/Y/Z ose je manja od 0.05 mm/m;
(3) Raspon brzine skeniranja: 1 mm/s -500 mm/s
(4) Opseg radne temperature opreme: -10 stepen ~+40 stepen
3. Sastav sistema
Sistem se sastoji od ultrazvučnih instrumenata, industrijskih kontrolnih računara, displeja, višeosnih modula za kretanje (prilagodljivi po potrebi), detektorskih sudopera, steznih uređaja za sonde, nosača opreme, upravljačkih ormara, sistema za filtriranje cirkulacije vode, itd.
4. Tehničke prednosti
(1) Jasna slika: Usvajanje specijalnih sondi visoke frekvencije za postizanje precizne slike ploča za hlađenje vodom.
(2) Automatska evaluacija grešaka i statistika obradaka: Na osnovu standarda inspekcije koje daje kupac, automatski identifikuje nedostatke i prebrojava broj neispravnih proizvoda na radnom komadu, što olakšava postizanje statistike obradaka.
(3) Snažna primjenjivost procesa: Jedan proces testiranja može se primijeniti na različite vrste ispitivanja ploča hladnjaka za hlađenje vodom, smanjujući vrijeme otklanjanja grešaka u opremi i poboljšavajući efikasnost testiranja.
(4) Stabilan rad: Ceo sistem je stabilan, siguran, pouzdan i lak za održavanje, posebno pogodan za otkrivanje malih serija i više vrsta radnih komada.
