Ploča za hlađenje tečnosti, poznate kao vodena hladna ploča, najefikasniji su način odvođenja topline. Metalna ploča (obično aluminijum ili bakar) koja ima unutrašnju cev koja omogućava da tečnosti teku kroz nju. Kada se hladna ploča postavi na elektronsku komponentu koja zahtijeva hlađenje, ona apsorbira i odvodi toplinu od komponente do tekućine koja se zatim kruži kroz sistem.
Putevi protoka unutar hladnih ploča mogu se mašinski obrađivati u različitim oblicima i veličinama i mogu omogućiti hladnim pločama da efikasnije apsorbuju i prenose velike količine toplote.
Parametar termičke simulacije tekuće rashladne ploče
(rezultat termičke simulacije - relativni pritisak)
(rezultat termičke simulacije-temperatura (čvrsto))
(rezultat termičke simulacije-temperatura (tečnost))
Vrste ploča za tečno hlađenje:
Prema različitim procesima, ploče za hlađenje tekućinom mogu se podijeliti naploče za tečno hlađenje bakrenih cijevi, tečna rashladna ploča za vakuumsko lemljenje, tečna rashladna ploča za zavarivanje trenjem (fsw aluminijska tečna hladna ploča), itd.

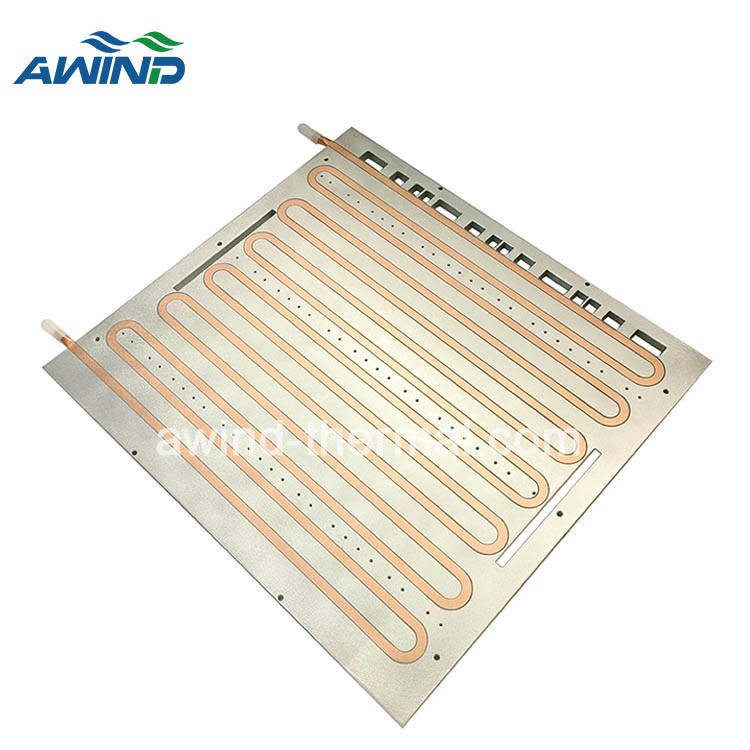

Ploča za tečno hlađenje bakrenih cijevi:
Tekuća rashladna ploča bakrenih cijevi je ploča za hlađenje vodom u kojoj se CNC obrađuje žljeb u obliku kanala na podlozi, a zatim se ubacuje bakarna cijev. Istovremeno se žljebovima dodaje epoksidna smola visoke toplinske provodljivosti ili lem pasta koja može ojačati i pomoći prijenosu topline.
Tečna hladna ploča za vakuum lemljenje:
Vakuumsko lemljenje je upotreba lema s tačkom taljenja nižom od tačke topljenja osnovnog materijala pod vakuumom i na temperaturi nižoj od tačke topljenja osnovnog metala, ali višoj od tačke topljenja lema, koristeći tečni lem navlažiti, raširiti i ispuniti površinu osnovnog metala kako bi se ostvarila veza između dijelova. Vakumsko lemljena vodom hlađena hladna ploča koristi ovaj princip za ostvarivanje veze aluminijske osnovne ploče, ploče kompozitnog materijala za lemljenje i aluminijumske pokrovne ploče.
Tečna rashladna ploča za zavarivanje frikcionim miješanjem:
Tečna rashladna ploča za zavarivanje trenjem (FSW ploča za hlađenje vodom) koristi posebnu oblikovanu tvrdu glavu za miješanje za rotaciju i umetanje zavarenog tijela i stvaranje topline trenjem sa zavarenim metalom. Kroz frikciono miješanje, metal spoja je u plastičnom stanju. Štap za miješanje se kreće naprijed duž smjera zavarivanja dok se okreće. Ostvariti vezu materijala pod kombinovanim delovanjem toplotnog motora.
Ime | Proces | Troškovi | Performanse | Fotografija |
Ploča za tečno hlađenje bakrenih cijevi | Provlačenje žlijeba za glodanje ili profilne šipke za ugradnju savijenih bakrenih cijevi u utor zavarivanjem, prešanjem i lijepljenjem | Nisko | Srednje performanse |
|
Vakuumska ploča za tečno hlađenje | Obradite vodenu komoru koristeći CNC ili druge načine. | Najviša | Najbolja izvedba |
|
Hladna ploča za zavarivanje trenjem i miješanjem | Koristite CNC za obradu vodene komore i poklopca. Izvedite zavarivanje brtve zavarivanjem trenjem ili zavarivanjem elektronskim snopom. CNC obrađuje gotove proizvode. | Relativno visoko | Dobra izvedba |
|
(Opis iznad se koristi kao referenca i podliježe stvarnom dizajnu)
Prednost upotrebe tečnog rashladnog ploča
Ploča za vodeno hlađenje je svojevrsni efikasan hladnjak IGBT, GTO i drugih energetskih elemenata. Može kontrolirati temperaturu energetskog modula tako da ne prelazi maksimalnu temperaturu specificiranu u standardu i specifikaciji pod radnim uvjetima.
Kako bi se energetski modul postigao siguran, stabilan i pouzdan rad i produžio vijek trajanja opreme.
U poređenju sa vazdušnim hlađenjem, prednosti tečnog hlađenja ploče
Zračno hlađenje ne može zadovoljiti trenutne zahtjeve dizajna za disipaciju topline.
Trenutno je potražnja za odvođenjem topline sve veća i veća, zahtjevi za potrošnjom topline su sve veći, pa je potreban efikasniji sistem odvođenja topline. Stoga je ploča za hlađenje vodom više u skladu sa trenutnim zahtjevima tržišta za rasipanje topline.
U poređenju sa vazdušnim hlađenim sistemom, toplotni kapacitet vode je četiri puta veći od vazduha, tako da sistem sa vodenim hlađenjem ima dobar kapacitet toplotnog opterećenja, a pri istom porastu temperature i masenom protoku, toplota koju apsorbuje voda je četiri puta ono od vazduha.
Pored termičkih performansi, dodatna prednost tečnog hlađenja je smanjenje buke, rad blizu nečujnih nivoa.
(Rashladni hladnjak toplotne cijevi sa ventilatorom)
Koja se tečnost koristi za hladnu ploču?
Najčešća tečnost koja se koristi u hladnoj ploči je čista voda, a možemo koristiti i drugu tečnost prema zahtevima potrošača. Kao što su: glikol, rashladno sredstvo, itd.
Tipične primjene za ploče za hlađenje tekućinom
Primena za tečno hlađenje hladnih ploča je veoma široka. Kao što su: Baterijski sistemi vozila sa obnovljivom energijom, telekomunikacioni sistemi, medicinska oprema, željeznički i masovni tranzit, IGBT i energetski poluprovodnički sistemi, laserski uređaji, TEC, data centar, industrijske aplikacije za energiju, sistemi odbrane, avionika, gorivne ćelije, energetska elektronika, baterija Hlađenje i mnoge druge aplikacije i oprema velike snage i velikog toplotnog toka.
Zašto se bakarni materijal više koristi za ulazni/izlazni konektor ploče za hlađenje tečnosti?
Prvo, budući da je ulazni/izlazni konektor ploče za hlađenje tečnosti pričvršćen za čip i apsorbuje i prenosi toplotu, materijal mora imati veću toplotnu provodljivost. Elektronski čipovi moraju brzo raspršiti toplinu, tako da su potrebni materijali veće toplinske provodljivosti, a metalni materijali su prvi izbor. Toplotna provodljivost bakra je 377, aluminijuma 237, a srebra 412. Pošto je cena srebra previsoka, neće se koristiti kao ulazno/izlazni konektor.
I, bakar se lakše obrađuje i formira.
Nasuprot tome, bakar je najbolji izbor za upotrebu kao ulazno/izlazni konektor ploče za hlađenje tečnosti.
Da li je bolje imati više cijevi u ploči za tečno hlađenje?
Što je više cijevi ploče za hlađenje tekućine, to više topline može odnijeti i bolje odvoditi toplinu. Međutim, više cijevi će također povećati troškove, pa ćemo cijevi rasporediti prema zahtjevima kupca za odvođenje topline. Awind koristi najprikladniji raspored i cijenu kako bi postigao najbolji učinak rasipanje topline.
Možete li prilagoditi jednu od vaših ploča za tečno hlađenje da odgovara mojim potrebama?
Da, naš MOQ je 1 kom. Pošaljite nam crtež onoga što želite sa što više detalja. Rado ćemo dati ponudu za vaše zahtjeve.
Drugi nazivi za tečne rashladne ploče
Ploče za vodeno hlađenje se također nazivaju; Vodeni blok, tečno hlađena ploča, vodeno hlađena ploča, tekuća šasija, ploča za hlađenje tekućinom, blok za hlađenje vodom, hladne ploče, tečno hlađena osnovna ploča, rashladni sistem i mnogi drugi i svi su isti osnovni uređaj koji koristi tekućinu da bi se ohladio .
Zašto odabrati Awind?
Awind korporacija je termalni dizajner i proizvođač, osnovana je 1999. Naš pogon pokriva površinu od 2000㎡, preko 300 radnika. Glavna proizvodna oprema su peći za reflow lemljenje 2 kompleta, CNC mašine 20 kompleta, mašine za štancanje 18 kompleta, itd.
Awind ima više od 20 godina iskustva u tehnologiji preciznog CNC-a, štancanja, lemljenja i tečnog hlađenja. Od prirodnog hlađenja do prinudnog hlađenja i tečnog hlađenja, dovršili smo termalna rješenja za kupce.
