Uvod
Efikasno upravljanje toplotom je neophodno za moderne elektronske uređaje. Komponente kao što suprocesori,energetski moduli, industrijska elektronika i komunikaciona oprema stvaraju značajne količine toplote tokom rada. Ako se ova toplota ne odvede pravilno, to može dovesti do degradacije performansi, smanjene pouzdanosti i skraćenog životnog veka proizvoda.
Rashladni elementise naširoko koriste za uklanjanje topline iz elektronskih komponenti. Međutim, čak ni najbolje{1}}dizajniran hladnjak ne može djelotvorno raditi bez pravilnog kontakta sa izvorom topline. Evo gdjetermalna pasta, također poznat kaotermalna mast ili termalna smjesa, postaje kritičan.
Termalna pasta poboljšava termalni interfejs između elektronskih komponenti i hladnjaka tako što smanjuje mikroskopske zračne praznine koje ograničavaju prijenos topline. U ovom članku ćemo objasniti šta je termalna pasta, kako radi i zašto igra važnu ulogu u performansama hladnjaka.
Šta je termalna pasta
Termalna pasta je vrstamaterijal termalnog interfejsa (TIM)koristi se za poboljšanje prijenosa topline između dvije dodirne površine, obično između komponente koja stvara toplinu-i hladnjaka.
Iako metalne površine kao što su CPU i baze hladnjaka mogu izgledati glatke, one zapravo sadrže mikroskopske površinske nesavršenosti. Kada su dvije površine pritisnute jedna uz drugu, mali zračni džepovi ostaju zarobljeni između njih.
Vazduh je loš provodnik toplote, sa toplotnom provodljivošću od približno0.024 W/m·K. Termalna pasta ispunjava ove mikroskopske praznine i zamjenjuje zrak materijalom koji efikasnije provodi toplinu.
Većina termalnih pasta ima vrijednosti toplotne provodljivosti u rasponu od1 W/m·K do preko 10 W/m·K, ovisno o formulaciji i korištenim materijalima.
Termalna pasta se takođe može nazvati:
Termička mast
Termički spoj
Smjesa hladnjaka
Termički materijal interfejsa (TIM)
Princip rada termalne paste
Primarna funkcija termalne paste je dasmanjiti toplinski otpor između dvije kontaktne površine.
U tipičnom elektronskom sistemu hlađenja, toplota putuje sledećim putem:
Čip → Termalna pasta → Rashladni element → Zrak
Bez termalne paste, put prijenosa topline često sadrži mikroskopske zračne praznine:
Čip → Air Gap → Rashladni element
Pošto vazduh ima izuzetno nisku toplotnu provodljivost, ovi praznini stvaraju toplotni otpor i značajno smanjuju efikasnost prenosa toplote.
Popunjavajući ove praznine, termalna pasta stvara kontinuiraniji termalni put koji omogućava da toplina efikasnije teče od elektronske komponente do hladnjaka.
Zašto je termalna pasta važna za hladnjake
Hladnjaci su dizajnirani da odvode toplinu kroz provodljivost i konvekciju. Međutim, njihova učinkovitost u velikoj mjeri ovisi o kvaliteti kontakta između izvora topline i baze hladnjaka.
Čak i precizno obrađene metalne površine nisu savršeno ravne. Kada se ove površine spoje, između njih ostaju mikroskopske šupljine.
Termička pasta ispunjava ove praznine i poboljšava termičku vezu između dvije površine. Ovo rezultira nekoliko prednosti:
* Smanjena toplotna otpornost
* Poboljšana efikasnost prenosa toplote
* Niže radne temperature
* Stabilnije termičke performanse
Za{0}}elektronske uređaje velike snage, upotreba termalne paste između komponente i hladnjaka je često neophodna za postizanje pouzdanih performansi hlađenja.
Stvarne primjene termalne paste sa rashladnim elementima
Termalna pasta se široko koristi u elektronskim rashladnim sistemima gde je potreban efikasan prenos toplote između komponenti i hladnjaka. Sljedeći primjeri ilustruju kako se termalna pasta koristi u dizajnu stvarnih hladnjaka.
Aplikacija za hlađenje procesora
U računarskim sistemima visokih{0}}performansi efikasno hlađenje je neophodno za održavanje stabilnih performansi procesora.
Jedno uobičajeno termalno rješenje koristialuminijumrajsferšlus perajeu kombinaciji sa aparna komorabaza. Parna komora brzo širi toplinu preko baze, dok peraja sa patent zatvaračem pružaju veliku površinu za poboljšanje hlađenja zraka.
U ovom dizajnu,termalna pasta se nanosi na ravnu površinu parne komorekako bi se osigurao ispravan termalni kontakt između CPU-a i hladnjaka. Popunjavajući mikroskopske zračne praznine između dvije površine, termalna pasta značajno poboljšava efikasnost prijenosa topline.
(Primjer hladnjaka za hlađenje CPU-a gdje se termalna pasta nanosi između procesora i baze parne komore radi poboljšanja termičkog kontakta)
Hlađenje opreme sa hladnjakom sa rajsferšlusom
Termalna pasta se takođe često koristi u rashladnim sistemima elektronske opreme i industrijskih uređaja.
U ovom primjeru, hladnjak se sastoji odaluminijska peraja patent zatvarača zalemljena na aluminijsku osnovnu ploču. Ova struktura obezbeđuje efikasno odvođenje toplote kombinovanjem širenja toplote kroz osnovnu ploču sa povećanom površinom od peraja zatvarača.
Da poboljšate termalni interfejs između{0}}komponente koja stvara toplinu i hladnjaka,termalna pasta se nanosi direktno na površinu aluminijske osnovne ploče. Ovo pomaže u smanjenju toplinske otpornosti i poboljšava prijenos topline od uređaja do hladnjaka.

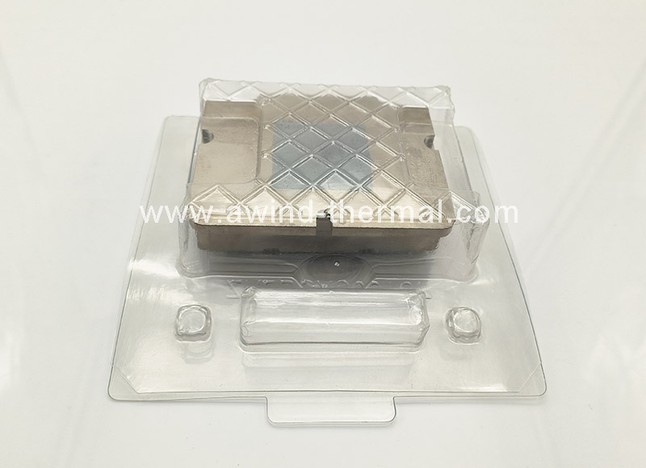

Za zaštitu termičkog interfejsa tokom transporta i instalacije, apreko nanesene termalne paste može se postaviti zaštitni poklopac. Ovaj poklopac sprječava da se termalna pasta slučajno dodirne, kontaminira ili pomjeri prije montaže.
(Aluminijumski hladnjak sa rajsferšlusom sa termalnom pastom nanesenom na osnovnu ploču radi poboljšanja toplotnog kontakta u hlađenju elektronske opreme)
Termalna pasta u odnosu na termalni jastučić
Termalna pasta nije jedini termalni materijal koji se koristi u elektronici. Još jedno uobičajeno rješenje jetermalna podloga.
| Termalna pasta | Thermal Pad |
|---|---|
| Veća toplotna provodljivost | Lakše za instalaciju |
| Zahtijeva ručnu primjenu | Prethodno{0}}isecite i očistite |
| Najbolje za CPU i GPU-ove | Često se koristi u masovnoj proizvodnji |
| Efikasno popunjava mikroskopske vazdušne praznine | Pogodno za neravne površine |
Termalna pasta se obično preferira u aplikacijama gdjemaksimalne termičke performanseje potrebno.
Kako nanijeti termalnu pastu na hladnjak
Pravilno nanošenje termalne paste važno je za postizanje optimalnog učinka hlađenja.
Pre ugradnje hladnjaka treba nanijeti malu količinu termalne paste na sredinu izvora topline. Kada je hladnjak montiran, pritisak širi pastu po kontaktnoj površini.
Uobičajene metode primjene uključuju:
* Metoda tačaka
* Linijska metoda
* Unakrsna metoda
Cilj je stvoriti atanak, ravnomeran slojkoji ispunjava mikroskopske praznine bez stvaranja debele barijere između površina.
Koliko termalne paste trebate koristiti
Važno je koristiti ispravnu količinu termalne paste.
Upotreba previše paste može povećati debljinu termalnog sloja, što može smanjiti efikasnost prijenosa topline. Upotreba premalo paste može ostaviti zračne praznine između površina.
U većini aplikacija,mala količina{0}}veličine graškaje dovoljno za tipične površine veličine procesora.
Ispravna količina može varirati ovisno o veličini izvora topline i baze hladnjaka.
Da li rashladni elementi rade bez termalne paste
Hladnjak može tehnički funkcionirati bez termalne paste, ali će performanse hlađenja obično biti smanjene.
Bez termalne paste, mikroskopski zračni jazovi ostaju između izvora topline i hladnjaka. Ove praznine povećavaju toplotnu otpornost i smanjuju efikasnost prenosa toplote.
Za većinu modernih elektronskih uređaja, posebno-sistema velike snage, upotreba termalne paste se preporučuje za postizanje optimalnih performansi hlađenja.
Zaključak
Termalna pasta igra ključnu ulogu u modernim elektronskim sistemima hlađenja. Popunjavajući mikroskopske zračne praznine između komponenti i hladnjaka, smanjuje toplinski otpor i poboljšava efikasnost prijenosa topline.
Bilo da se koristi u sistemima za hlađenje procesora ili industrijskoj elektronskoj opremi, termalna pasta pomaže da se osigura efikasan rad hladnjaka i održavanje stabilnih radnih temperatura.
